一、總體結構:
本廠的閘門按結構分為SFZ、SYZ、AYZ、SSYZ型如圖所示:

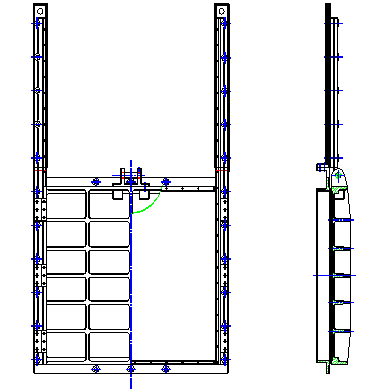

1、SFZ型:

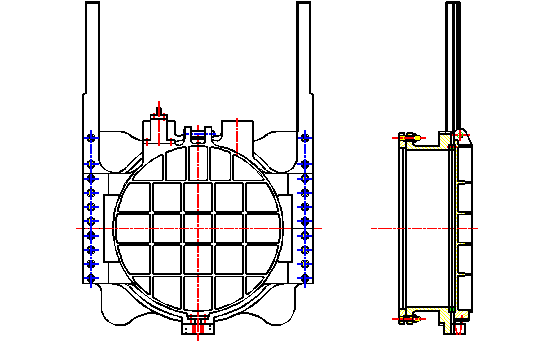

2、SYZ型:

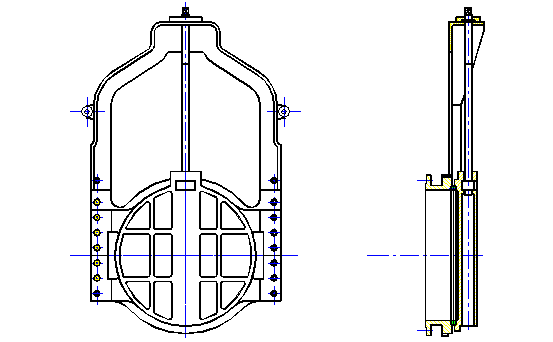

3、AYZ型:

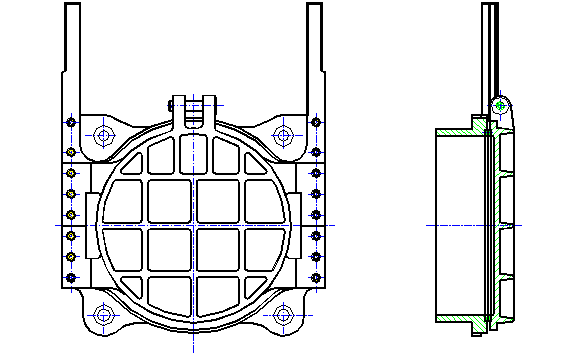

4、SSYZ型:
二、供貨分散程度:
1、SYZ、SFZ型當閘門通徑≤Φ1200或≤1000×1000時,閘門為整體供貨。
2、SYZ、SFZ型當閘門通徑＞Φ1200或＞1000×1000時,除導軌外為整體供貨。
3、AYZ型為整體供貨。
4、配套啟閉機、絲桿以及軸導架等合理包裝后供貨。
三、安裝前的準備:
1、檢查洞口是否符合土建尺寸要求,洞口平面應盡量平直。
2、檢查預留孔或預埋螺栓位置是否正確。
3、閘門在運輸過程中的變形及損傷,要進行全面的檢查和修整,注意同規格閘門的門體、門框不允許互換。且未安裝前必須水平放置, 防止鑄件變形影響止水效 果,同時絲桿以及聯接桿不可受力彎曲。
四、安裝與調試:
1、SYZ、SFZ型將閘門的門框埋入部分插進預留孔洞。用斜塊墊平、校正、使閘門導軌與鉛垂線重合,其偏差應小于1/500,然后將門蓋插入門框,進行二次澆灌,待混凝土養護后,用地腳螺栓將閘門框緊固。若門框?yàn)榉ㄌm聯接則調正后緊固聯接螺栓,注意在門框法蘭面與土建墻壁之間應加墊密封墊。
2、AYZ型暗桿閘門的安裝,在門框法蘭與預埋管道法蘭間墊入密封墊,調整閘門角度位置,使閘門中心線保持鉛垂后,緊固聯接螺栓。
3、安裝軸導架以及啟閉裝置,將絲桿穿入啟閉機,注意使啟閉機中心、絲桿軸心、閘門對稱中心必須在一條鉛垂線上。
4、調整絲桿中心后,將啟閉機底板與預埋鋼板焊固,然后逐一固定各軸導架。
5、檢查閘門密封情況,如有滲漏現象,可將門框兩側的壓緊楔塊作適當調整, 直至達到理想的密封效果為止。
6、在閘門的安裝過程中,應對青銅密封面做好保護,不得損壞。
五、使用與維護:
1、使用手動啟閉機時,要用力均勻,不要在關閉時用力過猛以防損傷定位裝置。
2、要定時給絲桿及啟閉機加潤滑油脂。
3、每年需對閘門作一次油漆、防腐處理。
4、對于非雙向閘門不可承受純反向水壓。
